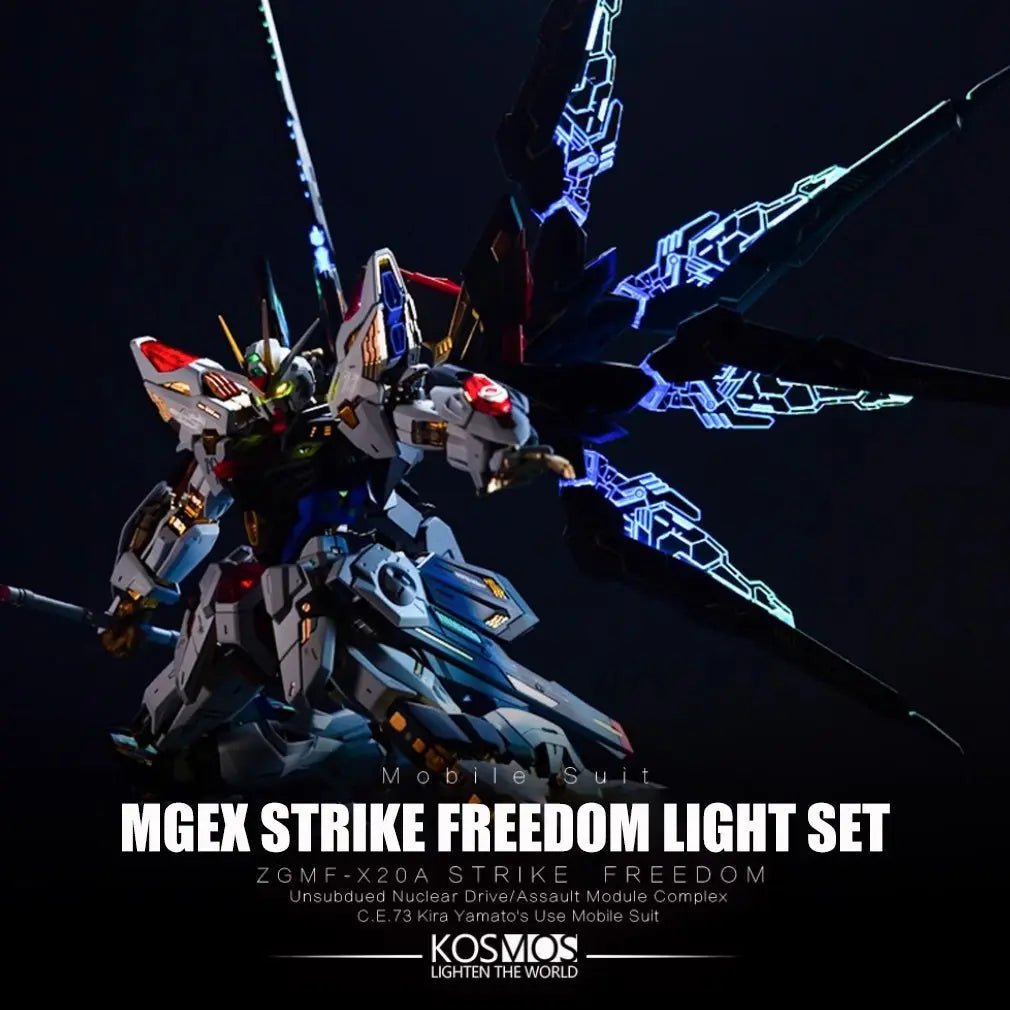

Cómo instalar el kit LED KOSMOS en tu MGEX Strike Freedom

Guía paso a paso para la instalación de RGB de tres zonas

⚠️ Antes de comenzar

Requisitos previos

• Construcción del MGEX Strike Freedom Gundam completada (o al menos la cabeza y las unidades de ala)
• Kit de LED KOSMOS (todos los componentes presentes)
• Herramientas: Cuchillo de hobby afilado, pinzas, destornillador Phillips pequeño
• Fuente de alimentación: cable USB-C O 3× pilas AAA
• Smartphone: iOS o Android para configuración del control por app

Tiempos importantes

Instala el kit de LED DURANTE la construcción del MGEX, no después. El sistema KOSMOS se integra en la cabeza y las unidades de ala. Intentar la instalación en un modelo completamente ensamblado será mucho más difícil.

¿Qué hay en la caja

Verifica que tienes todos los componentes antes de comenzar:

Resumen de instalación

El proceso de instalación se divide en cuatro fases principales:

1. Unidad principal — Modificación de ojos y colocación de LED
2. Ala izquierda — Reemplazo de paneles y enrutamiento de LED
3. Ala derecha — Reemplazo de paneles y enrutamiento de LED
4. Configuración del controlador — Cableado, alimentación y emparejamiento con la app

Tiempo estimado: De 2 a 3 horas para constructores experimentados.

Fase 1: Instalación de la Unidad de la Cabeza

Paso 1: Modificación de la posición del ojo

El único corte necesario es en el posicionamiento del ojoAgrega cupcakes con migas de “tierra” y mini excavadoras para aún más diversión 🎂

1. Ubica la pieza del ojo en la cabeza MGEX
2. Siguiendo las pautas marcadas en el manual, remueve cuidadosamente una pequeña sección
3. Trabaja lentamente — remueve menos material del que crees que necesitas
4. Limpia los bordes con una lima fina o papel de lija

Consejo: Coloca una luz brillante detrás de la cabeza para verificar el camino de la luz antes del ensamblaje final.

Paso 2: Colocación del módulo LED

1. Enruta el módulo LED de la cabeza a través de la articulación del cuello
2. Ubica el elemento LED detrás de la pieza del ojo modificada
3. Asegura con los clips o adhesivo incluidos
4. Prueba el LED antes de cerrar el ensamblaje de la cabeza

Paso 3: Ensamblaje de la cabeza

1. Reensambla la cabeza alrededor del LED instalado
2. Asegúrate de que no queden cables atrapados en los puntos de cierre
3. Deja holgura en el cable para la articulación del cuello
4. Conecta el cable del LED de la cabeza al módulo de control

Fase 2: Instalación del ala izquierda

Paso 4: Desmontaje del ala

1. Retira el ala izquierda del cuerpo principal
2. Desecha cuidadosamente el ala en secciones componentes
3. Mantén un registro de las piezas pequeñas — organízalas en secuencia

Paso 5: Reemplazo de paneles

Reemplaza cada panel transparente original por el panel diseñado por KOSMOS:

• Usarás 4 conjuntos de paneles para el ala izquierda
• Manéjalos solo por los bordes
• Sigue la numeración de los paneles en el manual

Paso 6: Integración del módulo LED

1. Enruta el módulo LED del ala izquierda a través de la estructura del ala
2. Ubica los elementos LED en las posiciones de los compartimentos DRAGOON
3. Asegura el cableado con los clips incluidos

Paso 7: Reensamblaje del ala

1. Vuelve a montar el ala izquierda alrededor del sistema LED instalado
2. Verifica que todos los paneles encajen correctamente
3. Prueba la articulación — los alas aún deben poder doblarse y extenderse
4. Conecta el cable LED del ala izquierda al controlador

Fase 3 & 4: Configuración del ala derecha y del controlador

Paso 8: Ala derecha (Repetir la Fase 2)

Sigue el mismo procedimiento para el ala derecha usando los 4 conjuntos restantes de paneles.

Paso 9: Conexiones del controlador

Verifica que los tres cables LED estén conectados:

• LED de la cabeza (Zona 1)
• LED del ala izquierda (Zona 2)
• LED del ala derecha (Zona 3)

Paso 10: Configuración de energía

USB-C (Recomendado): Conecte al controlador y enruté el cable discretamente.

Batería: Instale 3×AAA batteries y esconda la pila detrás del modelo.

Fase 5: Configuración y ajuste de la app

Paso 12: Instalación de la app

1. Descargue la aplicación de control KOSMOS desde la tienda de aplicaciones de su dispositivo
2. Active Bluetooth en su smartphone
3. Abra la aplicación y siga las instrucciones de emparejamiento

Paso 13: Configuración de zonas

Efecto de ala de doble color

Para lograr el efecto de ala de doble color: configure la Zona 2 (ala izquierda) y la Zona 3 (ala derecha) a colores diferentes en la aplicación. Pruebe azul + dorado para el aspecto clásico de Strike Freedom.

Resolución de problemas

FAQ

Lista de verificación final

Antes de considerar que la instalación está completa:

• [ ] Todas las tres zonas se iluminan correctamente
• [ ] La aplicación empareja y controla todas las zonas
• [ ] Las alas se articulan sin tensión en los cables
• [ ] No hay cables visibles en la pose de exhibición
• [ ] Los preajustes están guardados en la aplicación
• [ ] Fuente de energía confiable (se recomienda USB-C)

Descargo de responsabilidad: Guía de instalación basada en la documentación del producto KOSMOS y experiencias verificadas de constructores. Siempre consulte el manual incluido para instrucciones específicas.
