PG 건담 엑시아에 KOSMOS LED 키트 설치 방법

전체 4개 존, 드라이브 벨트 배선, 앱 페어링 및 문제 해결을 다루는 단계별 가이드 — 조립 도중 모델과 완성 모델 모두를 위한.

KOSMOS PG 엑시아 LED 키트 — GN 드라이브 벨트 존은 PG 골격에 내장된 반투명 케이블 시스템을 활성화합니다.

⚠️ 시작 전에

KOSMOS LED 키트는 조립 과정 중에 설치하도록 설계되었습니다 — 특히 골격 단계에서, 외부 장갑판을 부착하기 전입니다. 조립 중간에 설치하는 것이 완성된 모델을 개조하는 것보다 훨씬 쉽습니다.

만약 PG Exia가 이미 조립이 완료된 상태라면, LED 위치에 접근하기 전에 해당 장갑 부위를 분해해야 합니다. 이 가이드는 두 상황 모두를 다루며, 조립 중간 시점을 기본으로 합니다.

구성품

• ▸ 4개 구역 전체용 LED 부품 (GN 드라이브 / 헤드 & 아이즈 / GN 커패시터 / GN 드라이브 벨트)
• ▸ 메인 컨트롤러 보드
• ▸ 적외선 리모컨
• ▸ 배선 하네스
• ▸ 엑시아 전용 금속 명판

권장 도구

• 정밀 핀셋 (좁은 공간에서 LED 장착용)
• 플라스틱 안전 마스킹 테이프 (테스트 단계 중 배선 임시 고정용)
• USB-C 전원 또는 충전된 배터리 (장갑 장착 전 테스트용)
• KOSMOS Universe App — 시작 전 다운로드 (iOS App Store / Google Play)

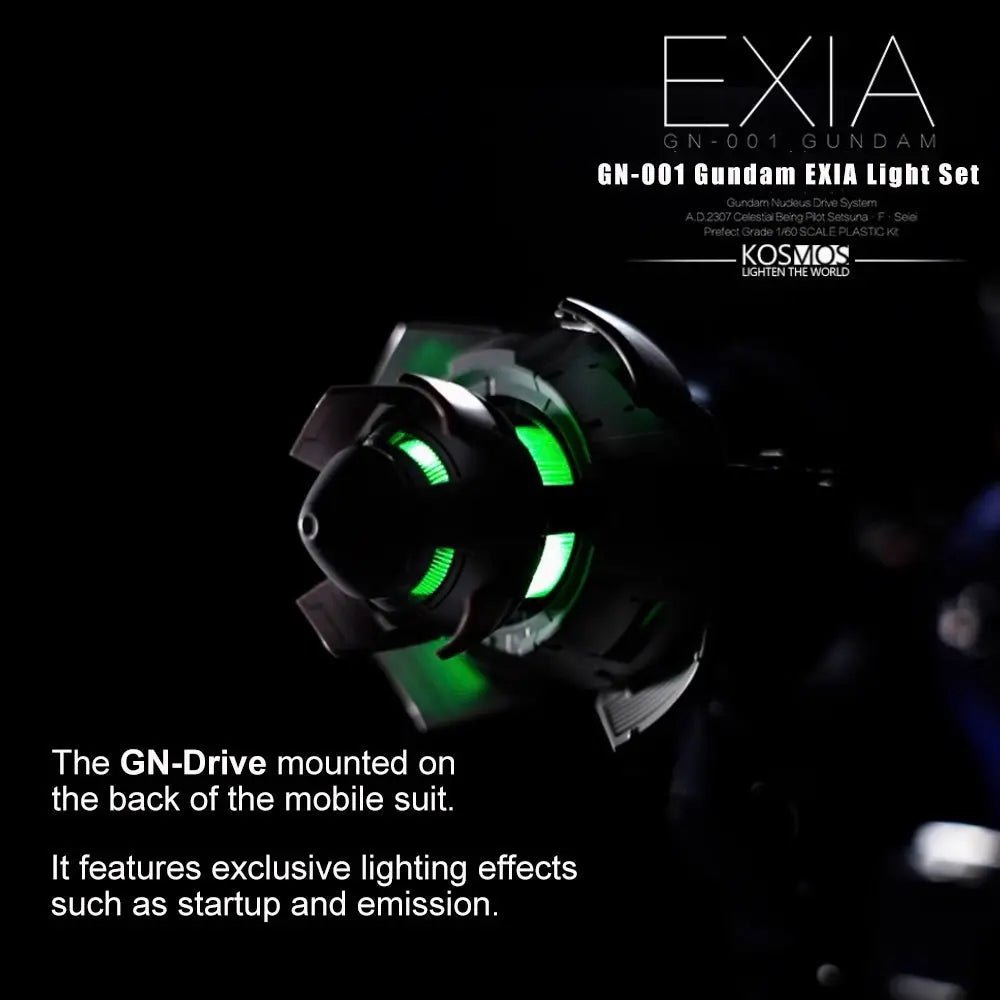

GN Drive LED 유닛은 다른 모든 배선이 이 부품에서 분기되므로 가장 먼저 설치해야 하는 부품입니다.

1. 몸통 골격을 부분적으로 조립한 상태(GN Drive 베이 접근 가능)에서 상부 가슴/등 공동의 Zone 1 LED 장착 위치를 찾으세요.
2. Zone 1 LED 유닛을 미리 형성된 장착 위치에 안착시키세요 — GN Drive 베이에 정확히 맞게 성형되어 있습니다.
3. 리드 와이어를 내부 케이블 채널을 따라 하체(컨트롤러가 위치할 곳) 쪽으로 배선합니다.
4. 마스킹 테이프로 와이어를 느슨하게 고정하세요. 모든 구역이 설치될 때까지 라우팅을 확정하지 마세요.

참고: LED가 반투명 GN Drive 부품을 통해 바깥을 향하도록 배치하세요. 그러면 가슴과 등 갑옷 모두를 통해 보이는 글로우가 생성됩니다.

이 단계는 가장 시간이 많이 걸리며 최종 효과를 가장 크게 결정합니다. 드라이브 벨트는 골격 구조를 통해 몸통에서 각 팔다리를 따라 바깥쪽으로 이어집니다.

1. 팔과 다리 골격을 조립하기 전에 드라이브 벨트 LED 스트립을 골격 프레임에 내장된 반투명 케이블 하우징 채널에 배치하세요.
2. 스트립은 반투명 케이블 요소의 물리적 경로를 따라갑니다. 이들은 보이는 구조에 통합되어 있으며 그 뒤에 숨겨지지 않습니다.
3. 연결 와이어를 각 팔다리 골격의 내부를 따라 몸통 방향으로 다시 배선하십시오.
4. 5단계에서 구동 벨트 배선이 확인될 때까지 팔다리 골격 패널을 완전히 닫지 마십시오.

핵심 팁: 한 번에 한 팔다리씩 작업하세요. 한 팔의 구동 벨트 배선을 완료하고, 와이어가 몸통 연결 지점에 도달하는지 확인한 후 다음 팔다리로 이동하세요.

GN 커패시터는 어깨, 무릎, 손목 위치의 클러스터 노드로, 구동 벨트 시스템의 가시적인 종단 지점입니다.

1. 각 커패시터 위치에서 Zone 3 LED 구성 요소를 골격의 미리 만들어진 장착 지점에 삽입하십시오.
2. 커패시터 LED는 구동 벨트 구역 배선에 연결됩니다. 하네스에서 라벨이 표시된 커넥터를 따르십시오.
3. 남은 전선을 중앙 컨트롤러 채널 쪽으로 다시 배선하세요.

참고: 어깨 커패시터는 완성된 모델에서 가장 눈에 띄는 위치입니다. 이들이 확실히 장착되었는지 확인하세요. 느슨하게 배치하면 어깨 부분의 조명이 고르지 않게 됩니다.

1. 머리 골격이 조립되었지만 아직 덮이지 않은 상태에서 구역 2 LED 유닛을 머리 조립부의 눈/센서 위치에 설치하세요.
2. 눈 LED 유닛은 단안 카메라 하우징에 정확히 맞도록 설계되었습니다.
3. 리드 와이어를 목 관절 채널을 통해 상체 안으로 내려서 배선하세요.
4. 테스트 맞춤: 머리를 부분적으로 닫아 LED가 흠 없이 장착되고 렌즈 구성품이 제대로 조명되는지 확인하세요.

참고: 이것은 키트에서 가장 작은 LED 부품입니다. 배치할 때 미세 팁 핀셋을 사용하세요.

외부 아머를 부착하기 전에 네 구역을 모두 테스트하세요.

1. 4개 구역의 배선 리드를 메인 컨트롤러 보드에 연결하세요. 리드는 구역별로 표시되어 있으므로 해당 포트에 맞춰 연결하세요.
2. 컨트롤러에 USB-C 전원 또는 배터리를 연결하세요.
3. 동봉된 리모컨을 사용하여 전원을 켜세요.
4. 각 구역이 점등되는지 확인하세요. 리모컨을 사용하여 구역별로 순환하며 네 구역 모두 작동하는지 확인하세요.
5. 구동 벨트 연속성을 확인하세요: 모든 반투명 케이블 부분이 고르게 빛나야 합니다. 고르지 않은 발광은 스트립이 채널에 완전히 장착되지 않았음을 나타냅니다.
6. 관절 동작을 테스트하세요: 각 관절을 부드럽게 움직여 배선이 걸리거나 당겨지지 않는지 확인하세요.

모든 구역이 확인되면 표준 장갑 패널 부착을 진행하세요. 핵심 고려 사항: 배선 관리.

• 각 관절에서 관절 구조 내부에 작은 여유 와이어 루프를 남겨 두세요. 이렇게 하면 관절이 움직일 때 와이어 장력이 발생하지 않습니다.
• 하체/엉덩이 부분에는 메인 컨트롤러가 들어 있습니다. PG 엑시아의 뒤쪽 허리 부분은 이를 수용하도록 설계되었습니다.
• USB-C 또는 배터리 연결부를 접근 가능한 위치로 배선하세요. 디스플레이 스탠드 연결용으로 설계된 뒤쪽 허리 부분은 전원 케이블도 수용합니다.

1. 다운로드: KOSMOS Universe 앱 (iOS 또는 Android)
2. 리모컨으로 컨트롤러의 전원을 켜세요.
3. 앱에서 "기기 추가"를 선택하고 Bluetooth 페어링 안내를 따르세요.
4. 페어링이 완료되면 4개 영역 모두 독립적으로 제어할 수 있는 채널로 표시됩니다.

권장 시작 구성 (GN Particle Accuracy)
