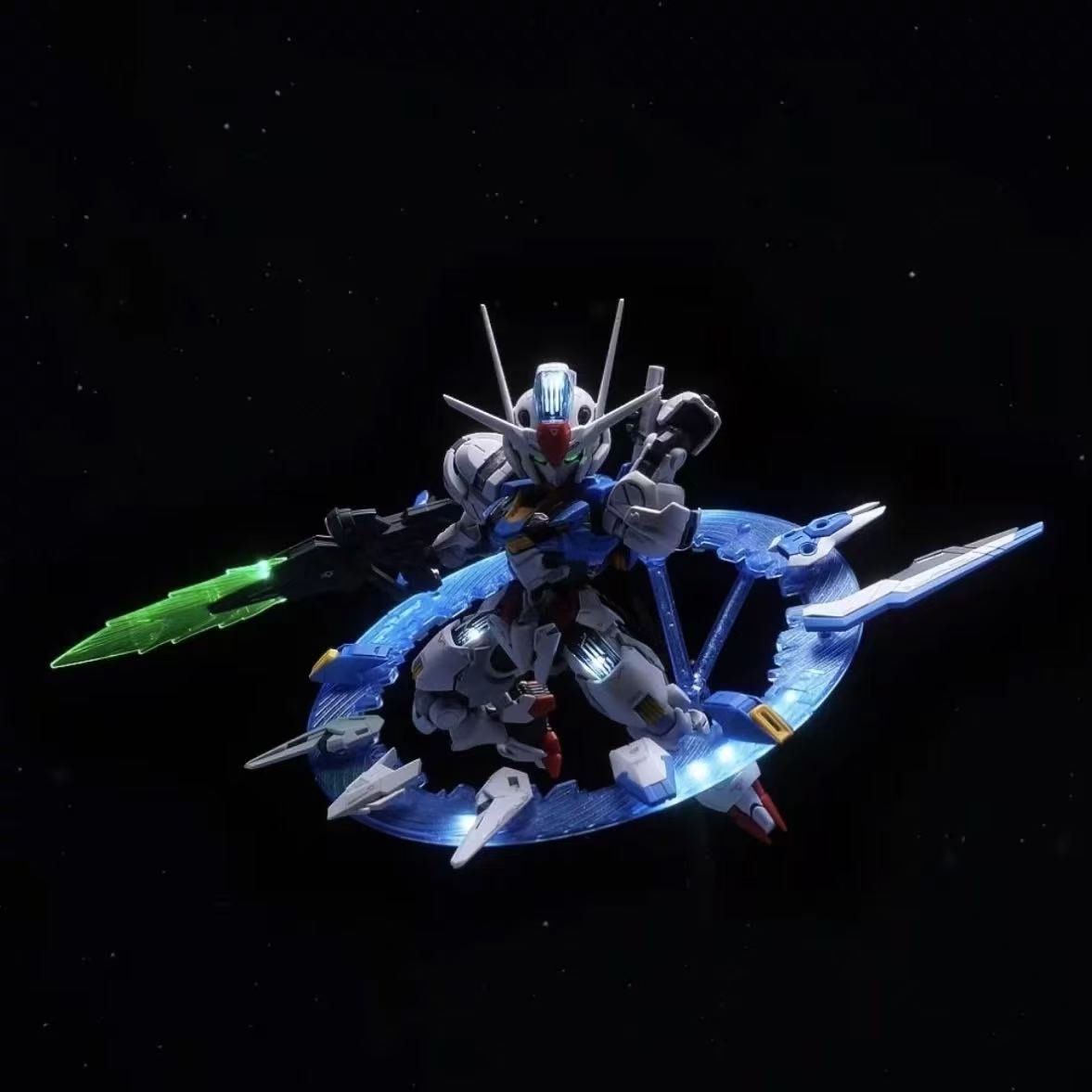

Come installare il kit LED GCraft MGSD Aerial: instradamento FPC passo passo, configurazione dell'app e integrazione Halo

Guida completa all'installazione in 6 fasi: instradamento del circuito FPC, connessioni delle tre zone, montaggio del controller, kit bonus e abbinamento dell'app. Tempo stimato: 2–4 ore.

Il kit LED GCraft MGSD Aerial è progettato per un'installazione relativamente semplice, ma la dicitura "DIY di livello intermedio consigliato" significa che è meglio arrivare preparati. Questa guida ti accompagna passo dopo passo: dal routing iniziale del FPC e dal collegamento delle zone, all'abbinamento con l'app, fino all'integrazione dei kit bonus arma, scudo e Halo.

Tempo totale di installazione stimato: 2–4 ore per chi installa LED per la prima volta.

Prima di iniziare: cosa ti serve

Strumenti non inclusi:

• ▸Taglierino da hobby affilato (lama affilata necessaria per tagli netti)
• ▸Carta abrasiva o bastoncini abrasivi (grana 600–800)
• ▸Pinzette a punta fine (per applicare gli adesivi)
• ▸Cacciavite a croce piccolo (per il montaggio dell'unità controller)
• ▸Fonte di alimentazione USB (adattatore da parete, power bank o USB del PC)
• ▸Lampada d'ingrandimento (fortemente consigliata)

Opzionale:

• ▸Tappetino antistatico (previene i danni da ESD)
• ▸Resina UV o colla vinilica (per fissare gli adesivi)
• ▸Stucco per modellismo (per riempire le fessure dopo il passaggio dei cavi)

Panoramica dell'installazione: sei fasi

Fase 1: Preparazione e ispezione

Passaggio 1.1 — Ispeziona tutti i componenti: Estrai tutto dalla confezione. Controlla che tutte le strisce di circuito FPC non presentino strappi in corrispondenza dei connettori, verifica che i cavi dei LED di zona siano integri e conferma che il controller si accenda (breve test USB-C).

Passaggio 1.2 — Prova a secco del MGSD Aerial: Completa il montaggio del kit del modello prima di installare il kit LED.

Passaggio 1.3 — Pianifica il percorso di instradamento: Tieni la striscia FPC principale contro il corpo del modello e verifica l'allineamento con ogni punto LED prima di incollare qualsiasi cosa.

Fase 2–3: Instradamento FPC e collegamenti di zona

Instradamento FPC (Fase 2)

• ▸Rifila i segni del gate nei punti terminali dell'FPC (carta abrasiva grana 800, rimozione di materiale < 0,5 mm)
• ▸Instrada l'unico cavo di controllo principale attraverso il canale interno del torso
• ▸Posiziona la striscia FPC dall'alto verso il basso, usa colla vinilica o pongo adesivo per fissarla prima dell'incollaggio definitivo

Consiglio chiave: i circuiti FPC richiedono un raggio di curvatura minimo di 3 mm — non piegarli in modo netto agli angoli.

Collegamenti di zona (Fase 3)

• ▸Zephyranthes Sting: punti di montaggio LED sull'anello posteriore → adesivi del pungiglione sui punti LED → adesivi a nuvola sui pannelli del corpo → instrada verso il controller
• ▸Unità occhi: Accedi alla testa dall'alto → collega al supporto della visiera → passa attraverso il canale dell'articolazione del collo (lascia 5 mm di gioco per la rotazione)
• ▸Propulsori: Accedi ai supporti delle prese di ventilazione posteriori → collega entrambi i cavi → passa attraverso il canale dell'anca → verifica che non ci siano sporgenze con la gamba completamente articolata

Fase 4: Montaggio dell'unità di controllo

1. Apri il pannello della cavità toracica (progettato per ospitare un'unità di controllo)
2. Monta il controller usando il pad adesivo incluso o i punti per le viti
3. Collega tutti e tre i cavi delle zone alle porte dedicate sul controller
4. Collega il cavo di alimentazione USB-C alla porta USB del controller
5. Chiudi il pannello toracico — la porta USB deve essere accessibile dall'esterno
6. Accendi tramite l'interruttore fisico per verificare che tutte le zone si illuminino

Risoluzione dei problemi: Se una zona non si illumina, controlla il collegamento del cavo a entrambe le estremità — premi con fermezza finché non senti/percepisci uno scatto.

Fase 5: Kit bonus — Arma, Scudo e Halo

• ▸Kit Arma: Smonta la sciabola a raggi + il fucile → applica le strisce FPC all'interno → passa attraverso il canale dei cavi del braccio → collega alla porta dell'arma
• ▸Kit Scudo: Fissa la striscia FPC dello scudo all'interno del corpo dello scudo → passa attraverso il punto di attacco al braccio → collega alla porta dello scudo
• ▸Kit Halo (Bonus): Applica la striscia FPC lungo la circonferenza interna del Permet Ring → passa attraverso il pannello posteriore → collega alla porta Halo

Fase 6: Associazione e test dell'app

1. Scarica l'app "GCraft LED" dall'App Store di iOS o da Google Play
2. Attiva il Bluetooth sul tuo dispositivo e apri l'app GCraft
3. Tocca "Aggiungi dispositivo": il controller appare come "GCraft-Aerial-XXXX", tocca per associarlo
4. Usa i tre cursori nell'app per verificare che ogni zona si illumini
5. Prova le scene preimpostate di "G-Witch": "Permet Sting" e "Bit Stance" sono tra le preferite della community
6. Salva la tua combinazione preferita come scena con un nome, per richiamarla con un tocco

Nota: Il controller ricorda l'ultima scena anche da spento. L'app serve solo per modificare le impostazioni.

Errori comuni e come evitarli

Preordina ora · Il primo lotto viene spedito a luglio 2026 · Compatibile esclusivamente con Bandai MGSD Aerial Gundam

Domande frequenti
