So installieren Sie LED-Lichter in Ihrem MGEX Unicorn Gundam: Komplette Anleitung

Schritt-für-Schritt-Installationsanleitung für das KOSMOS LED-Kit

Der MGEX Unicorn Gundam ist für die Beleuchtung konzipiert. Sein Innenrahmen verfügt über spezielle Kanäle für die LED-Verkabelung, und die Psycho-Frame-Teile sind gezielt durchscheinend, damit sie bei Beleuchtung leuchten.

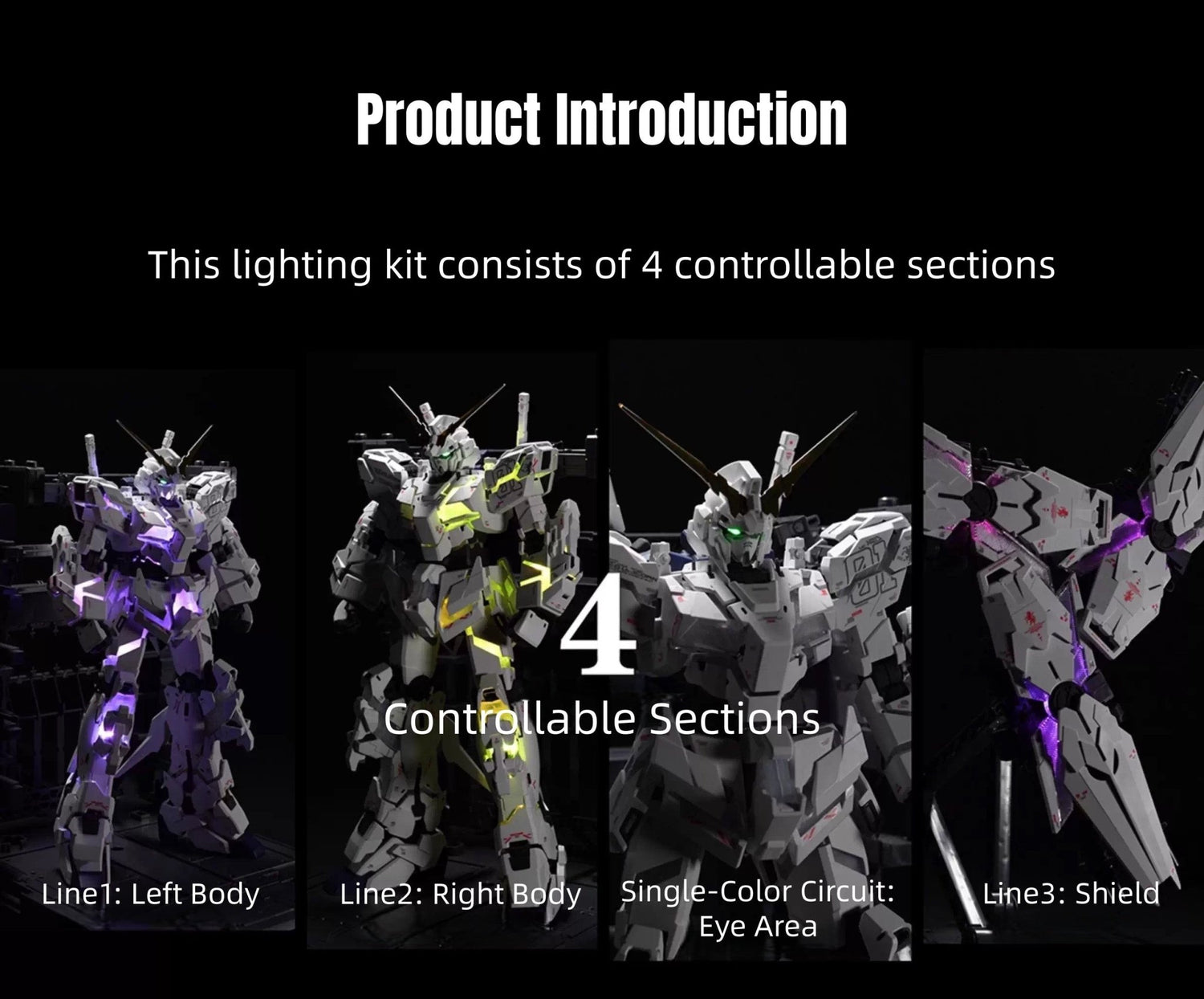

Das KOSMOS LED-Licht-Kit wurde entwickelt, um diese Konstruktion zu nutzen — es bietet Vier-Zonen-RGB-Steuerung, ohne dass Änderungen am Bandai-Bausatz erforderlich sind.

Diese Anleitung führt durch den Installationsprozess basierend auf Produktdokumentation und Installationspraktiken der Community.

• Bandai MGEX 1/100 RX-0 Unicorn Gundam Bausatz (vollständig zusammengebauter Innenrahmen)
• KOSMOS MGEX Unicorn LED-Lichtset (alle Komponenten)
• Stromquelle: Batterien (Typ auf der Verpackung angegeben) oder USB 5V
• Smartphone mit KOSMOS UNIVERSE App (iOS/Android, Bluetooth 4.0+)

• Pinzette mit feiner Spitze (für die Kabelführung)
• Weiches Tuch (um Kratzer zu vermeiden)
• Gute Beleuchtung an Ihrem Arbeitsplatz
• Geduld — der MGEX hat enge Innenräume

• Lötkolben
• Bohrer oder Schneidwerkzeuge
• Abisolierzangen
• Fortgeschrittene Elektronikkenntnisse

⚠️ Kritischer erster Schritt: Vor der Installation testen

Das kann nicht oft genug betont werden: Testen Sie alle LED-Komponenten vor der Installation.

1. Packen Sie alle LED-Module aus dem KOSMOS-Kit aus
2. Verbinden Sie sie mit der Steuerungs-/Batteriebox
3. Einschalten und überprüfen:
   • Alle vier Zonen leuchten ✅
   • Farben ändern sich korrekt ✅
   • App-Konnektivität funktioniert ✅
   • Fernbedienungsfunktionen ✅

Wenn eine Komponente ausfällt, wenden Sie sich sofort an den Support von Takara Model Studio. Sobald die LEDs im Modell installiert sind, sind möglicherweise keine Ersatzteile mehr verfügbar.

Das KOSMOS-Kit ist für die Installation in einen fertiggestellten Innenrahmen ausgelegt.

1. Bauen Sie den MGEX-Innenrahmen gemäß Bandais Anleitung zusammen
2. Installieren Sie noch keine Außenpanzerung — Sie benötigen Zugang zu den internen Kanälen
3. Überprüfen Sie, ob der Transformationsmechanismus zwischen Unicorn- und Destroy-Modus reibungslos funktioniert
4. Machen Sie sich mit der internen Struktur und den Kabelführungswegen vertraut

Wichtige interne MGEX-Merkmale für die LED-Installation:

• Zentraler Wirbelkanal (Hauptkabelstrang)
• Kabelführungswege an den Schultern
• Kopfhohlraum für die Augen-LED
• Interne Kanäle der Beine
• Anschlusspunkt für das Schild

Bevor Sie etwas anschließen, planen Sie die Kabelführung:

1. Hauptstrang: Controller/Akkubox → zentraler Wirbel → Verteilung zu den Gliedmaßen
2. Linke Körperzone: Führung zur linken Schulter und zum Torso
3. Rechte Körperzone: Führung zur rechten Schulter und zum Torso
4. Augenzone: Führung nach oben durch den Hals zum Kopf
5. Schildzone: Führung zum Schild-Verbindungsarm

Der MGEX hat nur begrenzten Innenraum. Planen Sie Wege, die den Transformationsmechanismus umgehen, die Gelenkbewegung nicht behindern und die Kabel von scharfen Kanten fernhalten.

Schritt 3: LED-Module für den Körper

Linke Körperhälfte: Suchen Sie die Psycho-Frame-Elemente der linken Schulter und des Torsos. Positionieren Sie den LED-Streifen für die linke Körperhälfte entlang des Innenrahmens. Führen Sie das Kabel durch den Bereich des Schultergelenks. Schließen Sie es an den Hauptcontroller an.

Rechte Körperhälfte: Wiederholen Sie den Vorgang für die rechte Seite. Achten Sie auf eine symmetrische Kabelführung.

Schritt 4: Augen-LED-Modul

Das Monoauge ist das sichtbarste LED-Element.

1. Zugang zur Kopfeinheit (erfordert möglicherweise eine teilweise Zerlegung)
2. Lokalisieren Sie die Aussparung für den Augensensor
3. Setzen Sie das Augen-LED-Modul in die Aussparung ein
4. Führen Sie das Kabel nach unten durch das Halsgelenk
5. Mit dem Controller verbinden

Schritt 5: Schild-LED-Modul

1. Zugang zum Schild-Anschlusspunkt am Arm schaffen
2. Führen Sie das LED-Kabel des Schilds durch den Armrahmen
3. Mit dem LED-Modul im Schild verbinden
4. Stellen Sie sicher, dass das Kabel das Anbringen/Abnehmen des Schilds nicht beeinträchtigt

Schritt 6: Controller und Stromversorgung installieren

Platzierung des Controllers: Der Controller kann im unteren Torso positioniert werden (wenn der Platz es zulässt), extern hinter dem Display-Sockel versteckt oder in einem individuellen Gehäuse in der Nähe des Displays.

Stromanschluss: Batterieoption — Legen Sie Batterien in das mitgelieferte Batteriefach ein, verbinden Sie es mit dem Controller und positionieren Sie das Batteriefach für einen einfachen Zugang. USB-Option — Verbinden Sie das USB-Kabel mit dem Controller und führen Sie das Kabel aus dem Modell heraus zu Ihrer USB-Stromquelle.

Schritt 7: Erneut testen (vor der Rüstungsmontage)

Bevor Sie die äußere Rüstung schließen:

1. System einschalten
2. Alle vier Zonen testen
3. App-Konnektivität überprüfen
4. Fernbedienung testen
5. Bewegen Sie die Gelenke über den vollen Bewegungsumfang, um zu prüfen, ob Kabel beeinträchtigt werden
6. Überprüfen Sie, ob die Transformation zwischen Unicorn- und Destroy-Modus weiterhin funktioniert

Wenn etwas nicht funktioniert: Jetzt ist der richtige Zeitpunkt, es zu beheben. Sobald die Rüstung angebracht ist, ist der Zugang extrem eingeschränkt.

Schritt 8: Äußere Rüstung wieder zusammenbauen

Dies ist die heikelste Phase.

1. Siehe Bandais Anleitung für den Rüstungszusammenbau
2. Installieren Sie die Rüstungsteile vorsichtig und achten Sie auf Kabelquetschstellen
3. Arbeiten Sie langsam — gewaltsames Anbringen der Rüstungsteile kann LEDs beschädigen
4. Wenn Widerstand spürbar ist, halten Sie an und prüfen Sie die Kabelführung
5. Überprüfen Sie jeden Abschnitt, bevor Sie zum nächsten übergehen

Kritische Bereiche, auf die Sie achten sollten:

• Schulterrüstung (Kabeleintrittspunkte)
• Brustrüstung (zentraler Wirbelsäulenbereich)
• Kopfrüstung (Nackengelenk)
• Schildbefestigung (Armführung)

Schritt 9: Abschließende Tests

Wenn das Modell vollständig zusammengebaut ist:

1. Schalten Sie es ein und überprüfen Sie, ob alle Bereiche funktionieren
2. Testen Sie die App-Steuerung und die Fernbedienung
3. Probieren Sie verschiedene Beleuchtungsmodi und Farben aus
4. Testen Sie die Transformation (Unicorn- ↔ Destroy-Modus)
5. Überprüfen Sie, ob alle Gelenke den vollen Bewegungsumfang behalten

1. Laden Sie KOSMOS UNIVERSE im App Store oder bei Google Play herunter
2. Aktivieren Sie Bluetooth auf Ihrem Gerät
3. Schalten Sie das LED-Kit ein
4. Öffnen Sie die App und suchen Sie nach Geräten
5. Wählen Sie Ihren Unicorn-Controller aus
6. Sie sehen vier unabhängige Kanalsteuerungen

Standard-Beleuchtungsvorschläge:

• Unicorn-Modus-Anzeige: Weiße/statische Farben, dezentes Leuchten
• Destroy-Modus-Anzeige: Rotes Psycho-Frame, aktives Augenscannen
• Erwachen-Anzeige: Grünes Psycho-Frame (wenn von Ihren Farbeinstellungen unterstützt)

Hol dir das KOSMOS LED-Kit

Alles, was du brauchst, um deinen MGEX Unicorn zu beleuchten

Enthält: LED-Streifen, Batteriebox, Fernbedienung, App-Anleitung, Handbuch | Versand: April 2026

Hinweis: Dieses Tutorial basiert auf den Spezifikationen des KOSMOS LED-Kits und den MGEX-Montagepraktiken. Die tatsächliche Installation kann abweichen. Teste Komponenten immer, bevor du sie in das Modell integrierst.
