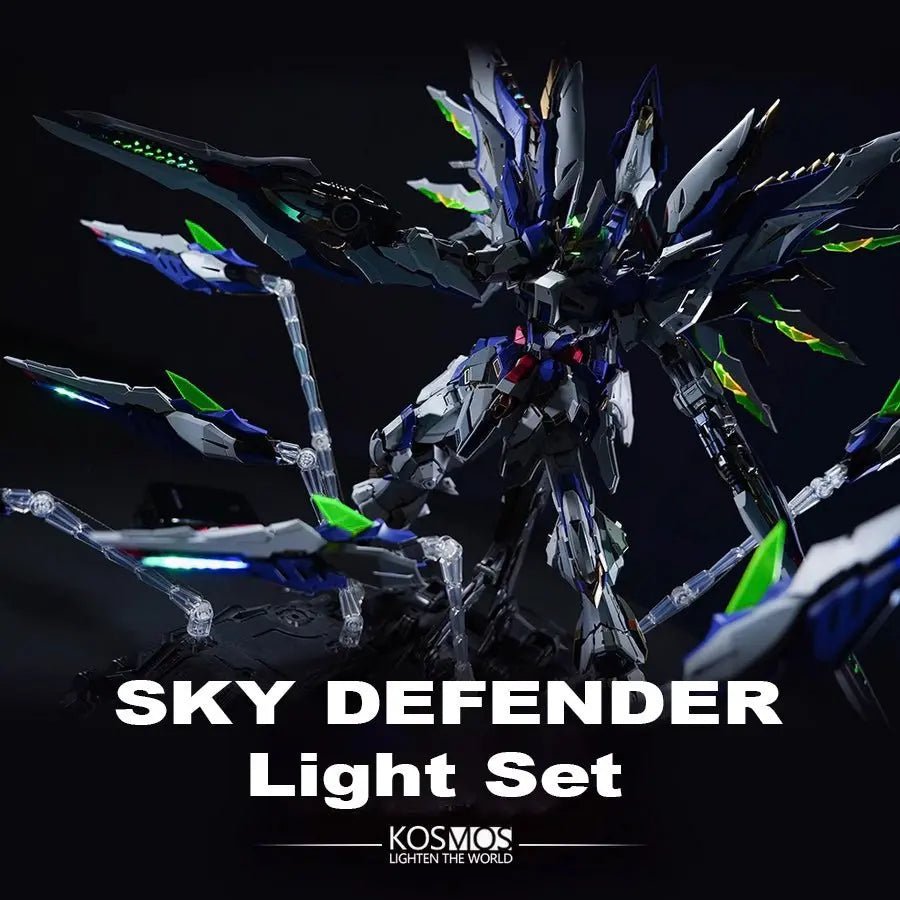

So installieren Sie das KOSMOS LED-Lichtset in Ihrem 1/72 Sky Defender
TakaraModel
So installieren Sie das KOSMOS LED-Lichtset in Ihrem 1/72 Sky Defender
Schritt-für-Schritt-Anleitung für FPC-Verlegung, Magnetanschlüsse, Zone-Testen und Fernbetrieb
⚠️ Bevor Sie Beginnen
Das KOSMOS LED-Lichtset verwendet ein Plug-and-Play-Verbindungssystem — keine Lötarbeiten erforderlich. Allerdings müssen die FPC-Beleuchtungsstreifen durch das innere Skelett des Modells geführt werden während des Montageprozesses, nicht nachdem das Modell fertiggestellt ist.
Wenn Ihr Sky Defender bereits vollständig zusammengebaut ist, müssen Sie teilweise zerlegen die Flügelrahmenabschnitte und den Rumpf, um die Streifen richtig zu verlegen.
Was du brauchst
| Artikel | Inhalt? |
|---|---|
| KOSMOS Sky Defender LED-Lichtset | ✓ Im Paket |
| Drahtlose Fernbedienung | ✓ Im Paket |
| Installationsanleitung | ✓ Im Paket |
| Sky Defender 1/72 (NPCM-017) | ✗ Separat erhältlich |
| 3× AAA-Lithium-Batterien | ✗ Nicht enthalten |
| Feinspitz-Zange (empfohlen) | Optional |
Installationsübersicht
Das LED-System deckt vier Zonen ab. Jede Zone wird in einer bestimmten Phase des Modellbaus installiert:
| Zone | Wann installieren |
|---|---|
| Flügel | Während des Flügelrahmenbaus, bevor die äußeren Flügelpaneele angebracht werden |
| Waffenarray (Schienenkanone) | Per magnetischen Anschluss — wird zuletzt nach der vollständigen Montage befestigt |
| Cockpit | Während des Rumpf-/Körperelements zusammenbaus, vor dem Schließen der Rumpfhälften |
| Lüftungsöffnungen | Vor Abschluss des Lüftungsgitter-Deckels |
Schritt-für-Schritt-Installationsanleitung
Schritt 1 — Auspacken und Test vor Montage
Vor der Installation aller Komponenten alle LED-Streifen und die Batterieneinheit verbinden und einschalten. Überprüfen, ob alle Zonen korrekt beleuchtet werden. Ein Foto vom funktionierenden Zustand anfertigen — Diese Dokumentation ist unerlässlich, falls Komponenten im Garantiefall ersetzt werden müssen.
▸ Wenn einzelne LEDs nicht leuchten: Kontakt zum Händler aufnehmen bevor und mit der Installation fortfahren.
Schritt 2 — Einbauschfach für Batterie
Den Innenrahmen des Körpers/Rumpfes lokalisieren. Das Batteriefach passt in die Körperhohlraum. Das Hauptstromkabel entlang des zentralen Rahmens führen bevor die vorderen und hinteren Rumpfsegmente geschlossen werden. Den Rumpfpanzer offen lassen, bis die LED-Zone im Cockpit installiert ist (Schritt 4).
Schritt 3 — Verlegung der FPC-Streifen am Flügel
Der kritischste Bereich beim Verlegen ist der Flügel. Die FPC-Streifen müssen gelegt werden flach gegen die inneren Flügelrippen legen bevor die äußeren Paneele geschlossen werden.
- Beginn mit dem montierten inneren Flügelrahmen, aber ohne die äußeren Flügelpaneele
- Den FPC-Streifen entlang der Rippenschiene legen, entsprechend der vorgeformten Kurve des Streifens
- Der Streifen sitzt zwischen dem inneren Rahmen und der äußeren Paneele — von außen nicht sichtbar
- Die äußeren Paneele vorsichtig darüber schließen — die Dicke des FPC ist vernachlässigbar und sollte keine Spalte verursachen
▸ Wichtiger Tipp: Falten Sie die FPC-Streifen nicht an scharfen Stellen. Die Streifen biegen sanft um Kurven, aber eine scharfe Knickstelle kann die internen Leiterbahnen beschädigen. Folgen Sie der natürlichen Kurve der Flügelstruktur.
Schritt 4 — Installation der Cockpit-LED-Zone
Mit geöffnetem Rumpfrahmen (vordere und hintere Hälfte getrennt), die Cockpit-LED-Ring um die Lukeöffnung positionieren. Das Kabel nach hinten entlang des Rahmens führen, an den zentralen Stromverteiler anschließen und die Rumpfhälften schließen. Testen Sie die Cockpit-Zone, bevor der Rumpfpanzer versiegelt wird. Der 360°-Ring sorgt für eine gleichmäßige Beleuchtung des Cockpits von allen Blickwinkeln.
Schritt 5 — Installieren der Belüftungsakzentbeleuchtung
Bevor Sie die Lüftungsgitter an die Gehäuse montieren, positionieren Sie die LED-Leiste für die Belüftung gegen die Innenseite jedes Lüftungsgitters. Führen Sie das Kabel durch den Spalt zwischen Gitter und Innenrahmen. Verbinden Sie es, bevor Sie das letzte Lüftungsgitter befestigen.
Schritt 6 — Verbinden des Magnet-Schienen-Gun-Steckers
Der Schienen-Gun-Anschluss ist die letzte elektrische Verbindung vorgenommene Verbindung. Bauen Sie die Schienen-Gun-Einheit zusammen, richten Sie dann den magnetischen Stecker des LED-Systems auf den Kontaktpunkt des Schienen-Gun-Halterungsstücks aus. Der Stecker rastet hörbar ein.
▸ Das magnetische Design ermöglicht es, den Schienen-Gun zu entfernen und wieder anzubringen, ohne die Verkabelung zu trennen — praktisch für den Transport oder Positionsänderungen im Display.
Schritt 7 — Schlussprüfung
Setzen Sie 3× AAA-Lithiumbatterien in das Batteriefach ein. Schalten Sie den Strom mit der Funkt remote ein und wechseln Sie durch alle 16 Modi, um sicherzustellen, dass alle vier Zonen korrekt reagieren. Überprüfen Sie lose Verbindungen, indem Sie jede Flügeldüse vorsichtig biegen, während das Modell eingeschaltet ist.
Schritt 8 — Einrichtung der Funkt-Fernbedienung
| Modusart | Effekt |
|---|---|
| Stetige Farbe | Einfarbige Beleuchtung bei voller Helligkeit |
| Atmen | Farbe verblasst langsam ein- und ausgehend |
| Fade | Allmählicher Übergang durch den Farbbereich |
| Stroboskop | Schnelles Blitzeffekt |
Fehlerbehebung
| Problem | Überprüfen |
|---|---|
| Eine Zone leuchtet nicht auf | Überprüfen Sie die Verbindungstelle für diese Zone — möglicherweise ungelöst |
| Cockpit-Zone ist schwach beleuchtet | Vergewissern Sie sich, dass der LED-Ring im Cockpit vollständig mit der Stromverteilung verbunden ist |
| Railgun-Zone reagiert nicht | Stecken Sie den magnetischen Stecker erneut ein — er hat möglicherweise nicht vollständig eingerastet |
| Fernbedienung steuert die LEDs nicht | Überprüfen Sie die Batterienorientierung sowohl im Modell als auch in der Fernbedienung; versuchen Sie, den Strom aus- und wieder einzuschalten |
| FPC-Leiste sichtbar durch Panelspalt | Die Leiste ist möglicherweise gefaltet anstatt flach verlegt — teilweise Demontage des Panels erforderlich, um die Route zu korrigieren |
Display-Empfehlungen
- ▸ Dunkle oder schwach beleuchtete Umgebung — Flügelbeleuchtung wirkt bei dunklem Hintergrund am eindrucksvollsten
- ▸ Ausstellungsgehäuse mit dunklem Innenhintergrund — Maximiert die visuelle Tiefe des LED-Leuchtens
- ▸ Erhöhter Ständer — Die 50 cm Spannweite des Flügels wird am besten sichtbar vom Vorderseite bei voller Breite dargestellt
- ▸ Fotografie-Tipp — Dunkelgrauer oder schwarzer Hintergrundstoff, Raumbeleuchtung aus, Nahaufnahme — fängt den LED-Leuchteffekt ein, ohne Oberflächen-Details zu überstrahlen
Häufig gestellte Fragen
F: Kann ich dieses Kit installieren, nachdem mein Sky Defender bereits zusammengebaut ist?
Die FPC-Leisten für Flügel und Cockpit müssen bei der Montage verlegt werden. Wenn Ihr Modell fertiggestellt ist, müssen Sie die Flügelrahmen- und Rumpfabschnitte teilweise auseinanderbauen, um die Leisten korrekt zu verlegen. Der Schienen-Gun verbindet sich via magnetischem Klick und erfordert keinen Ausbau.
Q: Was ist der schwierigste Teil der Installation?
Das Verlegen der Flügelseisten erfordert die größte Sorgfalt. Die FPC-Leisten müssen flach gegen die inneren Flügelrippen liegen, ohne scharfe Falten oder Knicke. Nehmen Sie sich Zeit für diesen Abschnitt und schließen Sie die äußeren Paneele erst, wenn die Leiste richtig positioniert ist.
Q: Ist Löten erforderlich?
Nein. Alle Verbindungen sind Plug-and-Play. Der magnetische Stecker für den Schienen-Gun ist werkzeugfrei. Kein Löten, Schneiden oder Klebstoff ist im Installationsprozess erforderlich.
Q: Kann ich das LED-Kit entfernen, wenn ich meine Meinung ändere?
Die FPC-Leisten sind unter den Rüstungsplatten verlegt. Das Entfernen erfordert die Demontage der Flügel- und Rumpfabschnitte. Der magnetische Stecker des Schienen-Guns kann sofort ohne Demontage abgenommen werden.
F: Der Remote-Controller reagiert nicht. Was sollte ich prüfen?
Überprüfen Sie zunächst, ob die Batterien sowohl im Remote-Controller als auch im Modell korrekt eingelegt sind. Versuchen Sie, die Stromversorgung auszuschalten und wieder einzuschalten. Stellen Sie sicher, dass der Remote-Controller sich etwa 5–10 Meter vom Modell entfernt befindet. Wenn das Problem nach diesen Überprüfungen weiterhin besteht, wenden Sie sich an den Händler.
F: Wie ändere ich den Beleuchtungsmodus?
Verwenden Sie die kabellose Fernbedienung, um durch die 16 verfügbaren Modi zu schalten. Bei jedem Drücken der Mode-Taste wechselt der Modus zum nächsten in der Sequenz. Für die vollständige Modulliste und Tastenbelegung siehe die beiliegende Anleitung.
